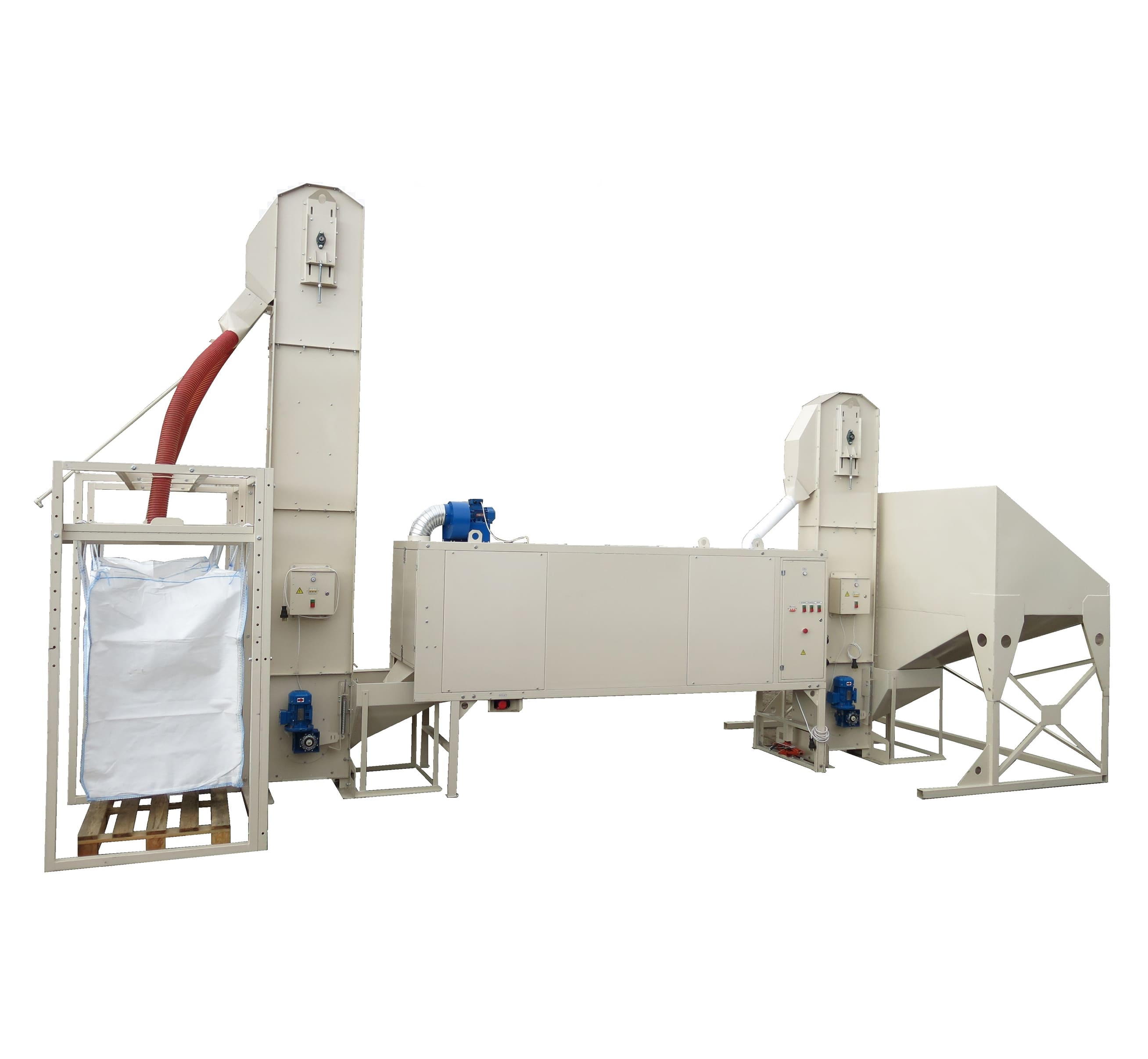

Линия протравливания семян

Это стационарный комплекс, который обрабатывает семена без остановок: протравители и инкрустирующие составы наносятся на поток производительностью до 10 т/ч. Машины для него завод «Клен» делает сам - на входе бункер, затем две нории НЗ-10 тихоходного типа, в центре протравливатель-инкрустатор Клен-ПСБ-10 с баком под рабочий раствор, на выходе - узлы для затаривания в биг-бэги.

Главное требование, под которое все проектировалось: партия должна пройти путь от бункера до контейнера с неповрежденными оболочкой и зародышем. Поэтому ковши норий опорожняются гравитационно, без центробежного броска, а лента не разгоняется выше 0,8 м/с. Поэтому же препарат по семенам распределяет вращение барабана, а не шнек и не лопасти смесителя. Для семеноводов разница принципиальная: трещинки и сбитая оболочка - это потерянная всхожесть.

Конфигурацию подбирают под хозяйство: культура, суточный объем обработки, как ворох поступает на линию и как уходит готовая партия. Узлы модульные, под монтаж не роют приямки, не льют фундамент и ничего не строят.

Машины в составе линии

Каждая машина здесь серийная и комплектуется своим паспортом и руководством по эксплуатации, а значит, ее можно взять и без линии. Нория в одиночку подаст зерно на сепаратор или в бункер для хранения, рама для биг-бэгов встанет под выгрузку другого оборудования. Отдельно работает и протравливатель, только паспорт ставит условие: семена в барабан должны поступать ровно, лучше всего - из промежуточного бункера тихоходной норией.

Бункер на 2,7 кубометра

Увеличенный приемный бункер копит семена перед линией, и ей уже все равно, с какими перерывами подвозят материал. Зачем это нужно: препарат дозируется в литрах в час, поэтому стоит подаче стать рваной - и на тонну семян приходится то больше, то меньше нормы.

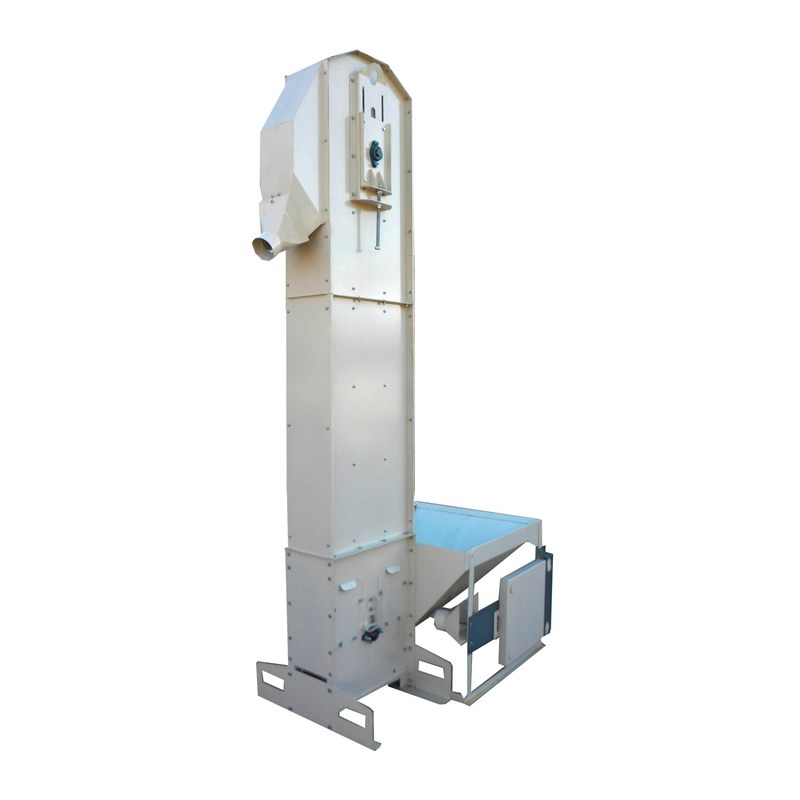

Нория НЗ-10 - подача в протравливатель

Берет семена из бункера и доставляет их наверх, в загрузочное устройство протравливателя. Паспортные цифры: производительность до 10 т/ч, лента движется со скоростью до 0,8 м/с, установленная мощность - 1,5 кВт. Конструкция запатентована: RU 2 737 177 C1.

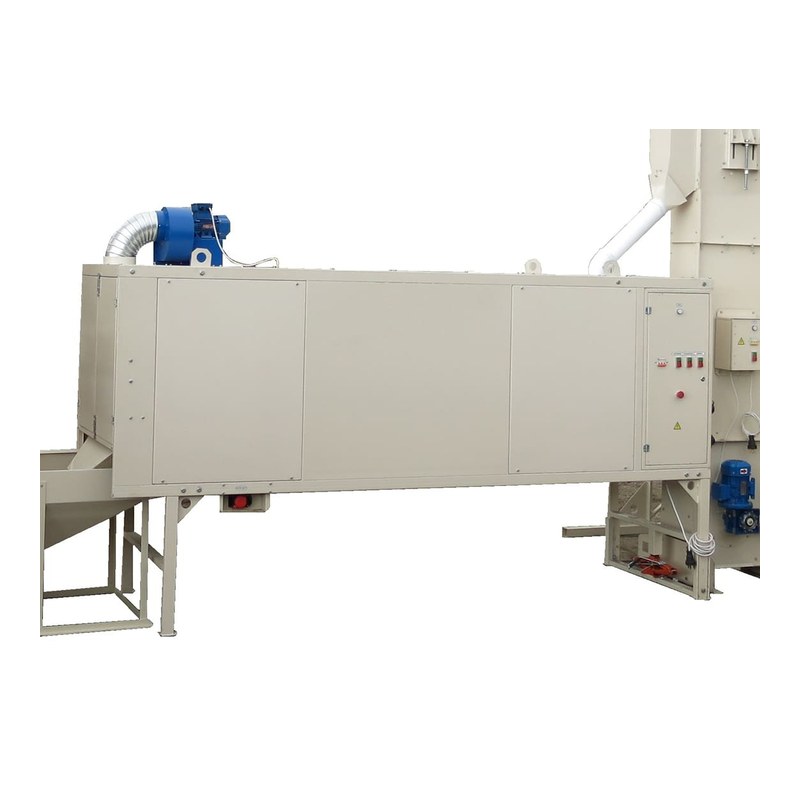

Протравливатель-инкрустатор Клен-ПСБ-10

Сердце линии - барабанная машина непрерывного действия для влажной обработки. Протравливает до 10 т/ч, инкрустирует до 2 т/ч. Распылитель на входе наносит препарат первым, а равномерно по семенам его разносит вращающийся барабан диаметром 750 мм. Мощность потребления - не выше 1,9 кВт, собранная машина весит до 506 кг.

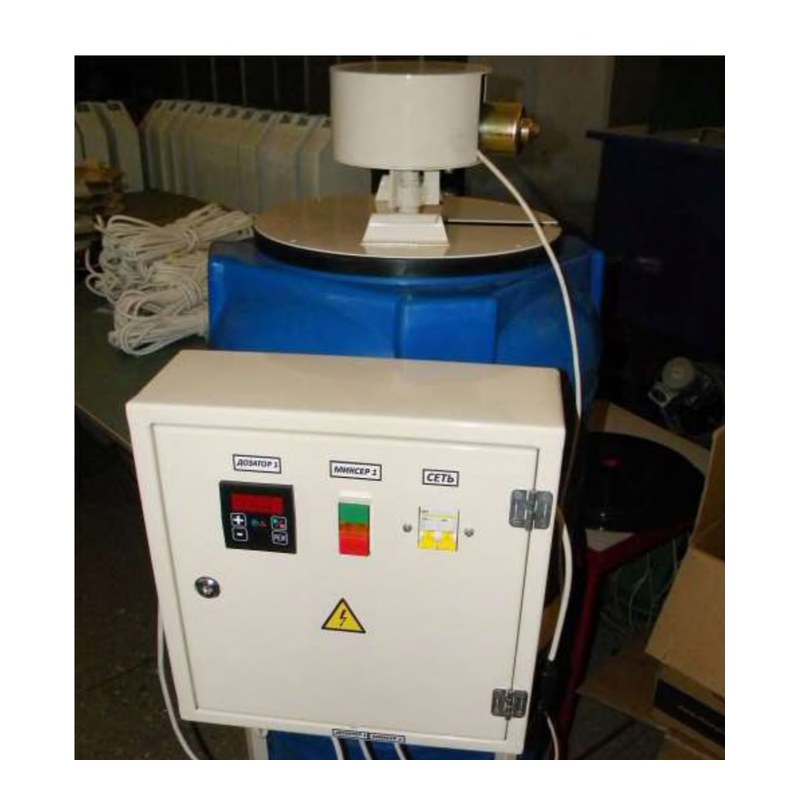

Бак-дозатор: препарат и инокулянт

Бак из пластика вмещает 200 л и стоит на сварной раме; в нем работает погружной миксер, рядом - насос-дозатор и пульт. За время партии компоненты не успевают осесть, их все время перемешивает миксер. Расход держит перистальтический насос с шаговым двигателем, в пределах 0,0-99,9 л/ч и с шагом 0,1 л/ч. Когда препарат и инокулянт вносят каждый отдельно, ставят второй бак.

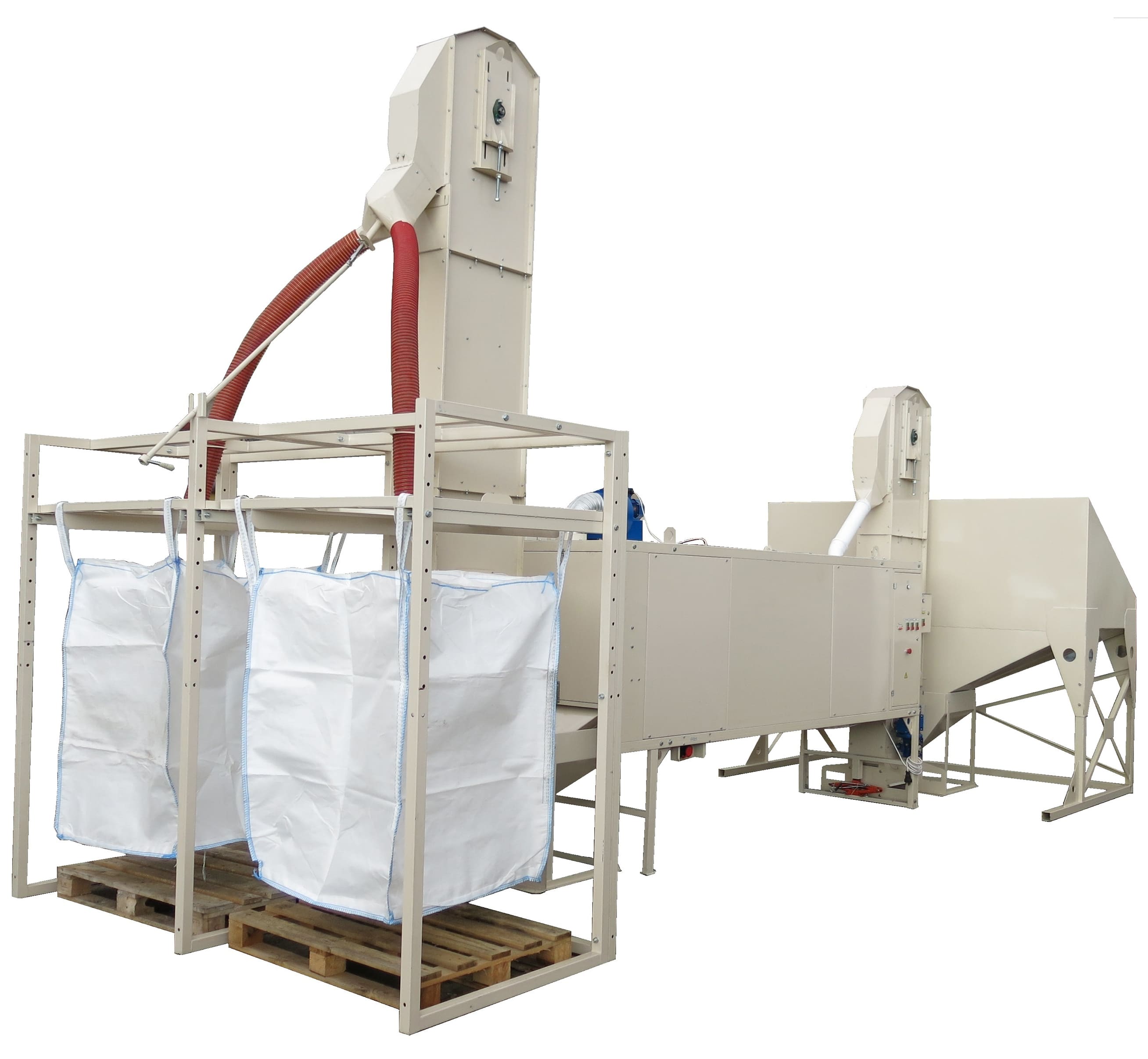

НЗ-10 с переключателем потоков

Эта нория стоит после барабана: обработанные семена она поднимает на затаривание. Переключатель - не отдельный агрегат, а вариант исполнения все той же НЗ-10, который направляет выгрузку то в один подвешенный контейнер, то в другой. Пока один биг-бэг меняют, второй наполняется, и линия работает дальше.

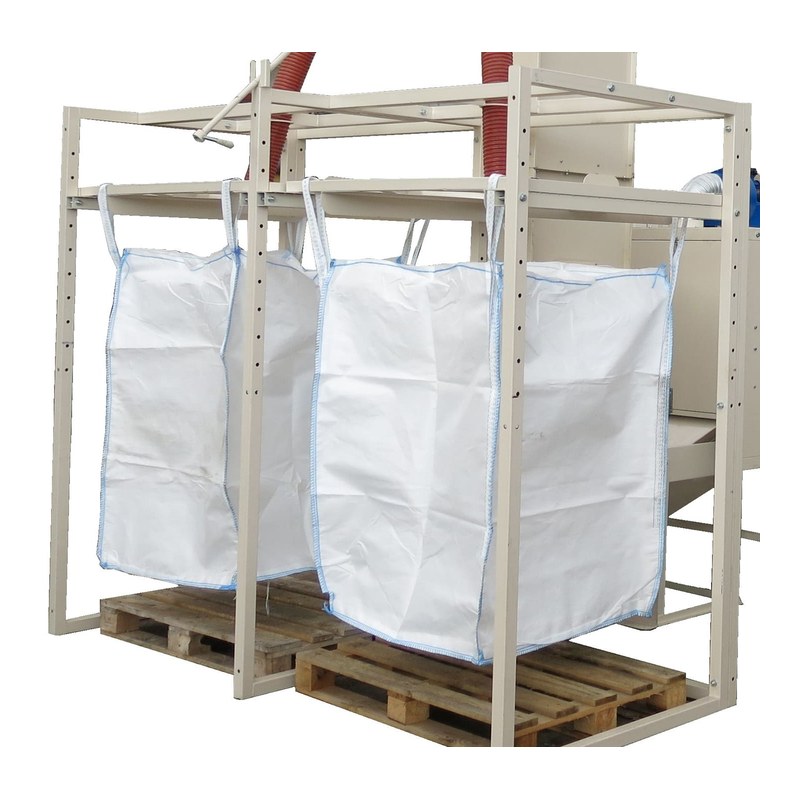

Устройство загрузки биг-бэгов

Рама с подвесом стоит под выгрузкой нории. Контейнер вешают за петли, и семена ссыпаются в него сами, под собственным весом. Крепить раму к полу не надо - ее переставляют вместе с другими узлами, а промежуточная тара в схеме не предусмотрена.

Маршрут партии

Линия рассчитана на материал, уже прошедший очистку и калибровку, - этим занимается линия очистки семян. Загруженные в приемный бункер семена сами стекают через проходное окно в ковши нории, а насколько широко открыто окно, решает шибер бункера.

Нория забирает их на высоту загрузки протравливателя. В верхней точке ковш не швыряет семена, а опрокидывается, и они ссыпаются в разгрузочный лоток.

Еще до барабана семена встречает распылитель, закрепленный на приемном бункере протравливателя. Раствор к нему идет из бака через перистальтический насос с шаговым двигателем, а норму оператор выставляет на пульте бак-дозатора - до десятых долей литра в час. Когда поставщик препарата не дает своей нормы, по паспорту считают 10 л жидкости на 1 т семян. Порошок разводят заранее и льют в бак готовым раствором, процеживая через сито с ячейкой до 0,5 мм: крупные частицы забьют распылитель. Перед пуском в бак заливают хотя бы 10 л, минуту дают поработать миксеру и дальше его не выключают. Про расчет нормы под культуру и препарат есть отдельная статья - о норме расхода рабочего раствора.

Дальше - барабан диаметром 750 мм. Он вращается, слой семян пересыпается, и препарат растирается по каждому семени. Время, за которое партия проходит барабан, регулируют наклоном: рама опирается на регулируемые опоры, и чем круче ось, тем быстрее идут семена. Выставляет наклон агроном-семеновод - так записано в паспорте. Тот же наклон переводит линию в режим инкрустации, где паспортная производительность до 2 т/ч.

На выходе барабана семена принимает вторая нория и несет наверх, к затариванию. Переключатель потоков отправляет их во второй контейнер, а полный биг-бэг за это время снимают и откатывают тележкой для биг-бэга. Ждать, пока перецепят тару, линии не приходится.

Комплектации: с одним баком или с двумя

Базовых вариантов поставки два.

• Одинарный. Один бак под рабочий раствор, 200 л, и свой дозирующий узел.
• Двойной. К нему добавлен второй бак с отдельным насосом-дозатором и независимой настройкой нормы.

Второй бак берут, когда у состава два компонента и держать их вместе в одной емкости нельзя, или когда обработка должна идти без перерывов: в одном баке раствор расходуется, в другом уже готовят следующую порцию. Оба сценария подробно разобраны на странице бак-дозатора жидкого инокулянта.

Какие узлы окажутся в линии, выясняется при расчете: состав зависит от культуры, суточного объема и того, как отгружается партия. Цену и срок поставки называем уже для этой, вашей комплектации.

В Амурской области больше всего сеют сою. Она относится к бобовым, а у них, как разобрано ниже, удары при быстром подъеме дают особенно много сколов. Прежде чем считать линию под сою, пришлите данные о культуре и препаратах - проверим схему и решим, нужен ли второй бак, если с протравителем пойдет инокулянт. Узлы уходят из Луганска транспортной компанией на терминал в Благовещенске, ул. Театральная, д. 251, или до самого хозяйства.

Что нужно подготовить на площадке

• Пол - ровный, бетон или асфальт. Фундамент, земляные работы, анкеры не нужны, но покрытие должно выдержать вес: 210 кг у нории и 506 кг у протравливателя с баком-дозатором.
• Питание - 380 В, сеть 3-фазная, общая мощность узлов около 5 кВт.
• Высота над норией: по габариту машина занимает 3 160 мм.
• Отвод воздуха. Свой вытяжной вентилятор у протравливателя есть, и если цех закрытый, его выходной патрубок соединяют с вентиляцией - иначе выхлоп останется в помещении.
• Подъезд: откуда подавать материал в приемный бункер и как вывозить наполненные биг-бэги.

Секции собираются модулями, без проектных и строительных работ. Поменялась планировка - норию поднимают вилочным погрузчиком и переносят как есть, не разбирая. Перед другой культурой башмак нории очищают через люк, выдвинув поддон, а бак, насос-дозатор и барабан протравливателя по окончании смены моют чистой водой.

Почему семена остаются целыми

Чаще всего семя травмируют на подъеме. Быстроходная нория освобождает ковш центробежной силой: зерно летит, бьется о головку, и появляются дробленые зерна, сколы, трещины - сильнее всего это видно на подсолнечнике, кукурузе и крупноплодных бобовых. НЗ-10 устроена наоборот: лента идет не быстрее 0,8 м/с, ковш опрокидывается и высыпает семена в лоток. Подробности о ковше и башмаке - на странице нории тихоходной НЗ-10, а разница двух схем разобрана в статье тихоходная нория против быстроходной.

Следующее место риска - нанесение препарата. Шнек или лопастной смеситель проталкивают семя принудительно и прижимают его рабочим органом к стенке. В Клен-ПСБ-10 вместо этого крутится барабан: семена пересыпаются вместе с корпусом, и препарат ложится на поверхность без нажима на оболочку.

Наконец, перевалки. Их в линии только две - бункер в протравливатель и протравливатель в контейнер. Промежуточных емкостей нет, руками ничего не пересыпают: из барабана партия сразу идет в биг-бэг.
