Аспирационная камера Клен-КА

Зачем барабану камера

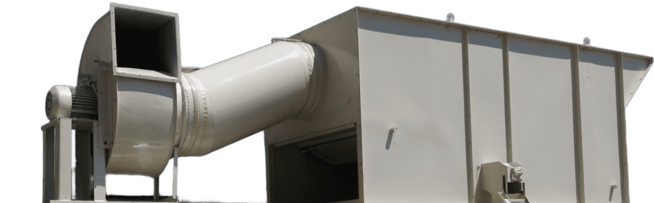

Камеру Клен-КА придумали и делают у нас на заводе, а работать ей положено рядом с барабанным Клен-БСЗ. Ее дело - забрать из вороха то, что гонять через решета нет смысла: пыль, мелкие и легкие примеси. Разделяет их воздушный поток. Тяжелое полновесное зерно поток поднять не может - оно пересекает камеру и уходит по линии, а все более легкое подхватывается и выносится из машины.

Чем хорош воздух: ему безразлично, какого размера частица. Обрывки соломы, полова, легкое и битое зерно часто проходят сквозь решето там же, где и семенная фракция, и геометрически их не разделить, а вот по парусности - запросто.

Путь воздуха и пыли

Войдя в камеру, ворох растекается по ее ширине тонким ровным слоем - так продувается вся толща, а не только верх. Воздух гонит вентилятор, и его скорость подобрана с расчетом: примесь подхватить, полноценное семя не тронуть.

Из камеры грязный воздух идет в комплектный циклон. Там скорость падает, частицы осаждаются, и наружу уходит очищенный воздух. Все отходы собираются в одной точке, по цеху их не разносит, поэтому камеру спокойно ставят в закрытом помещении.

Для Приамурья это не мелочь: вторая половина лета здесь дождливая, и если ворох дорабатывают под крышей, пыль от пшеницы, ячменя или овса без циклона оседала бы на всем. По сое, главной культуре Амурской области, сначала пришлите данные о партии - проверим, подойдет ли камера. Клен-КА отправляем из Луганска транспортной компанией, одну или в комплекте с сепаратором, на терминал в Благовещенске (ул. Театральная, д. 251) или в хозяйство.

Место в первичной очистке

Камера относится к секции первичной очистки линии подготовки семян. Порядок машин в этой секции:

1. бункер, куда принимают ворох;
2. НЗ-10 - тихоходная нория;
3. Клен-КА - сама камера;
4. циклон;
5. сепаратор Клен-БСЗ барабанного типа;
6. нория НЗ-10, у которой есть переключатель потока;
7. устройство, загружающее биг-бэги.

Нория поднимает ворох из бункера в камеру, обеспыленный материал проходит барабан, где решета делят его на фракции, а предварительно очищенное зерно отправляется в контейнеры - на хранение или до следующей обработки. Как участок вписан в общую схему, видно на странице линии очистки семян.

Где разница заметнее всего? На свежем ворохе прямо из-под комбайна: в нем максимум пыли, сломанных колосков и растительных остатков. К одиночному сепаратору вне линии камеру тоже добавляют, и последовательность не меняется: подали, продули, отвели пыль в циклон, пропустили через решета барабана.

Результат на выходе

• Барабан разгружен. Решетам достается зерно, а не пыль с мелким сором.
• Реже останавливаться на чистку. Отверстия решет залепляет как раз пыль и растительная мелочь, а убранная на входе, она уже не мешает, и барабан дольше держит рабочее сечение.
• Чистый цех. Пыль уходит в циклон по воздуховоду, а не оседает на оборудовании, полу и рабочих местах.
• Чище фракции. Легкая примесь, способная пройти решето вместе с семенами и подпортить их чистоту, к решетам просто не доходит.

Параметры Клен-КА подбирают под производительность ее сепаратора и окончательно уточняют в расчете комплектации.
